YS STEELεπικεντρώνεται σε συνδετήρες υψηλής αντοχής και ακρίβειας που αποδίδουν αξιόπιστα υπό υψηλή ροπή, επαναλαμβανόμενους κύκλους φόρτισης και σκληρές περιβαλλοντικές συνθήκες. Η γκάμα προϊόντων καλύπτει μετρικά και αυτοκρατορικά μεγέθη, με προσαρμοσμένα μήκη νημάτων, στυλ κεφαλής και επεξεργασίες επιφάνειας διαθέσιμες κατόπιν αιτήματος.
Τα διαφορετικά σχέδια αρμών απαιτούν διαφορετικούς τύπους συνδετήρων. Οι πιο συνηθισμένες κατηγορίες που παρέχονται από την YS STEEL περιλαμβάνουν:
Η επιλογή της σωστής ποιότητας υλικού επηρεάζει άμεσα την απόδοση του συνδετήρα, τη διάρκεια ζωής και την ασφάλεια. Η YS STEEL κατασκευάζει συνδετήρες μηχανημάτων από τα ακόλουθα κοινά υλικά:
Το εύρος σκληρότητας ελέγχεται αυστηρά. Για παράδειγμα, ένα μπουλόνι κατηγορίας 8,8 έχει συνήθως σκληρότητα 22–32 HRC, ενώ οι βίδες κατηγορίας 12,9 κυμαίνονται από 39–44 HRC. Το YS STEEL επαληθεύει τη σκληρότητα, την αντοχή σε εφελκυσμό, την αντοχή διαρροής, την επιμήκυνση και την αντοχή σε κρούση μέσω εσωτερικών δοκιμών και εργαστηρίων τρίτων κατασκευαστών.
Ο παρακάτω πίνακας συνοψίζει τις βασικές παραμέτρους του προϊόντος για τους συνδετήρες μηχανημάτων YS STEEL. Αυτές οι τιμές χρησιμεύουν ως γενική αναφορά. οι πραγματικές διαστάσεις και ιδιότητες εξαρτώνται από το επιλεγμένο πρότυπο και βαθμό.
| Τύπος στερέωσης | Κοινά Πρότυπα | Εύρος διαμέτρου | Εύρος Μήκους | Βαθμοί υλικών | Αντοχή εφελκυσμού | Επιλογές επίστρωσης | Τυπική χρήση |
|---|---|---|---|---|---|---|---|
| Εξάγωνο μπουλόνι κεφαλής | ISO 4014, DIN 931, ASME B18.2.1 | M6–M64 / 1/4"–2-1/2" | 10 mm–600 mm | 8,8, 10,9, 12,9, A2-70, A4-80 | 800–1.220 MPa | Ψευδάργυρος, HDG, μαύρο οξείδιο, PTFE | Βάσεις κινητήρα, κιβώτια ταχυτήτων, πλαίσια |

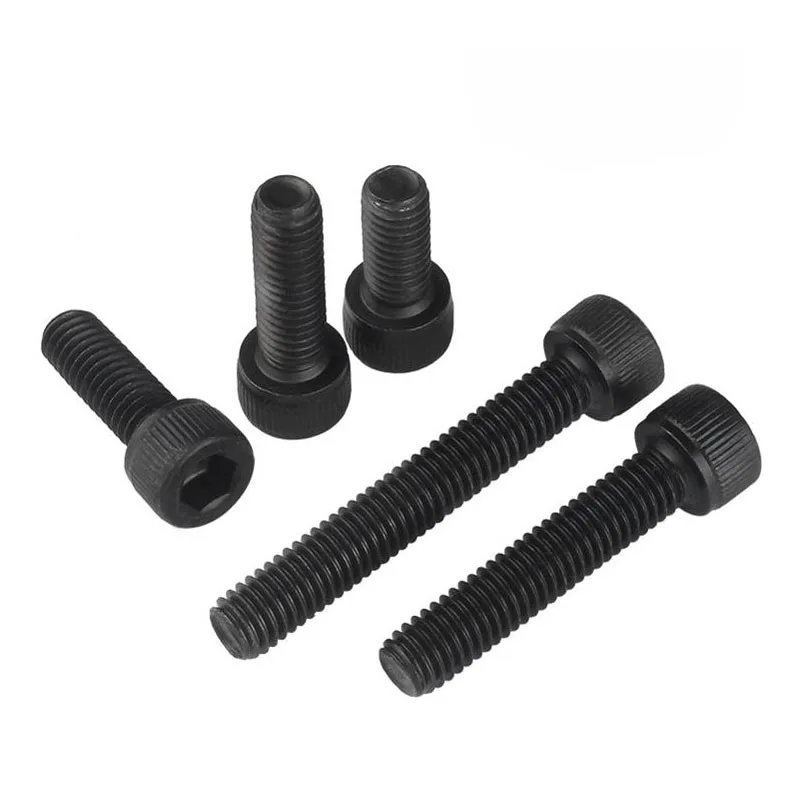

| Βίδα καπακιού κεφαλής υποδοχής | ISO 4762, DIN 912, ASME B18.3 | M3–M36 / #0–1-1/2" | 6 mm–300 mm | 12,9, Α2-70, Α4-80 | 1.220 MPa | Μαύρο οξείδιο, ψευδάργυρο-νικέλιο, απλό | Εργαλειομηχανές, ρομποτική, πεθαίνει |

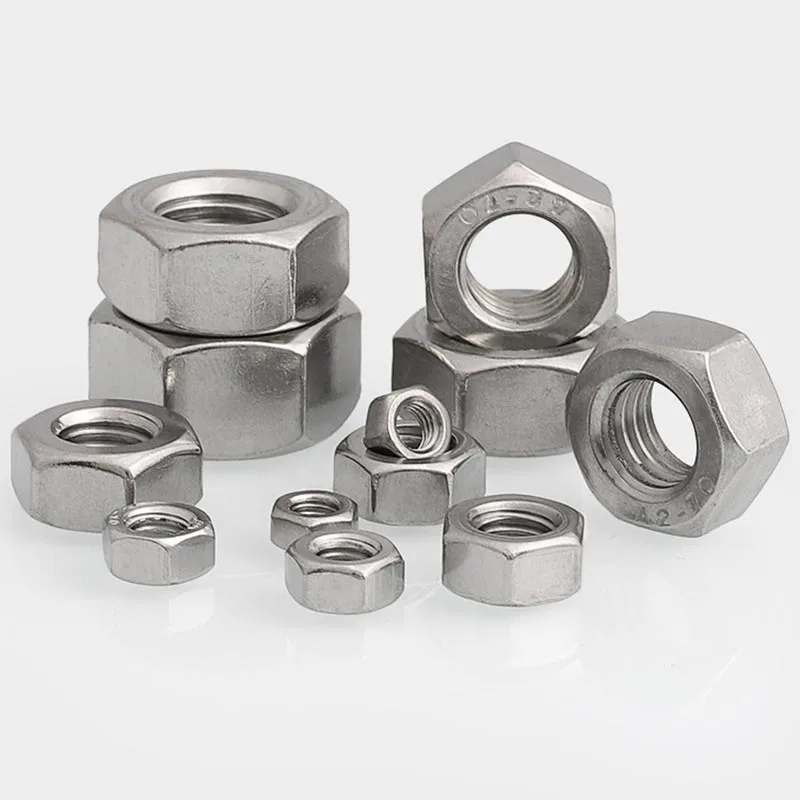

| Εξάγωνο παξιμάδι | ISO 4032, DIN 934, ASME B18.2.2 | M6–M64 / 1/4"–2-1/2" | — | 8, 10, 12, Α2, Α4 | Φορτίο απόδειξης έως 1.200 MPa | Ψευδάργυρος, HDG, σκέτος | Γενική συναρμολόγηση, αρμοί φλάντζας |
| Βαρύ εξάγωνο παξιμάδι | ISO 4033, ASME B18.2.2 | 1/2"–3" | — | 2H, DH, A563 Grade C/DH | 1.034–1.200 MPa | HDG, απλό, μαύρο | Κατασκευαστικός χάλυβας, γερανοί, γέφυρες |

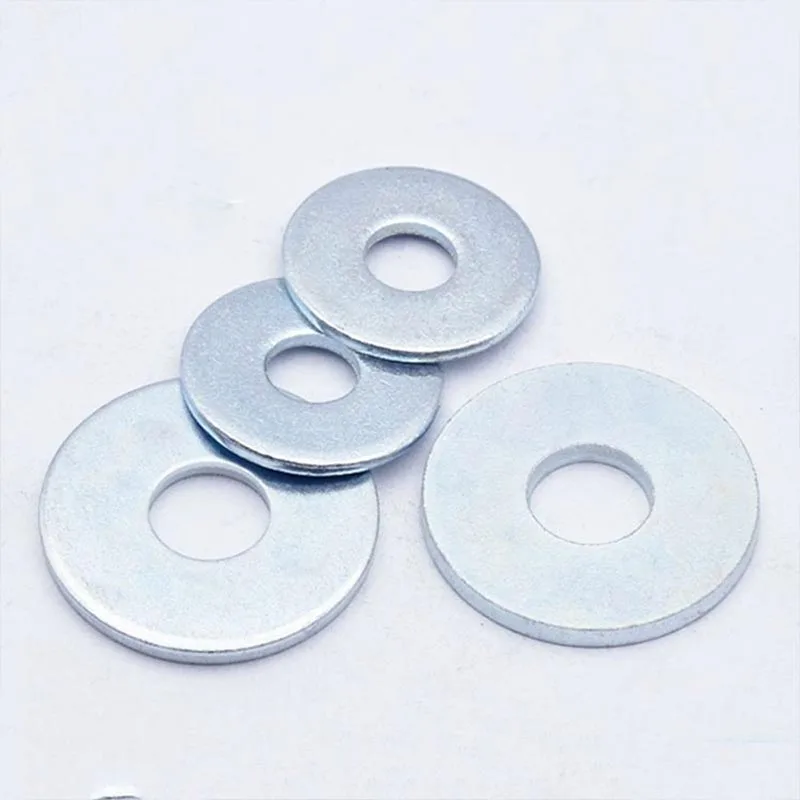

| Επίπεδο πλυντήριο | ISO 7089, DIN 125, ASME B18.22.1 | M5–M64 / 3/16"–3" | Πάχος 1 mm–8 mm | Ανθρακούχο χάλυβα, ανοξείδωτο | — | Ψευδάργυρος, HDG, σκέτος | Κατανομή φορτίου, προστασία επιφάνειας |

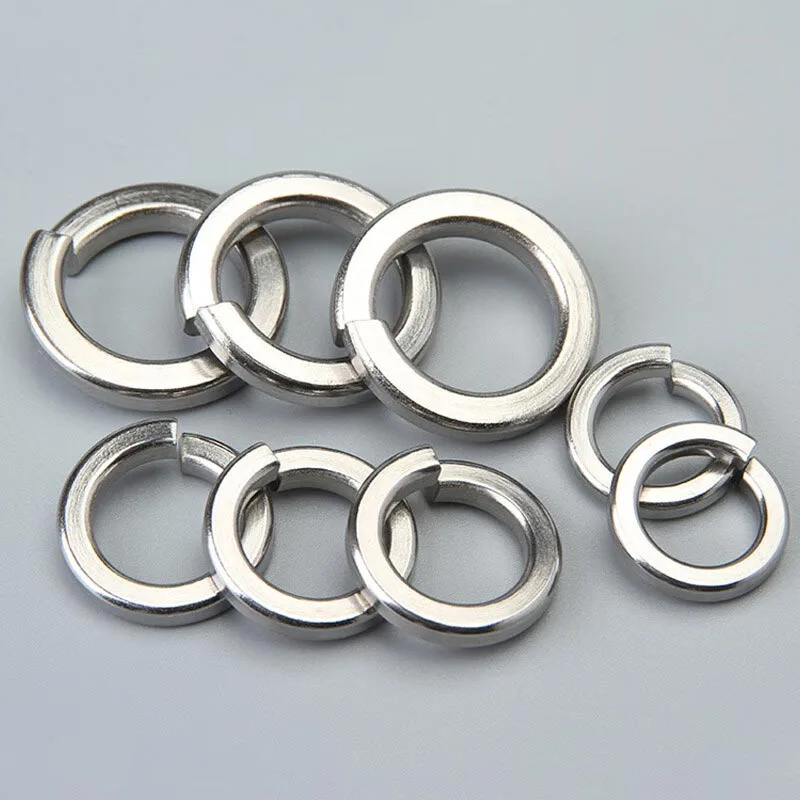

| Ανοιξιάτικο πλυντήριο | DIN 127, GB/T 93 | Μ5–Μ48 | — | Ελατήριο ατσάλι 65Mn, ανοξείδωτο | — | Ψευδάργυρος, φωσφορικό, σκέτο | Αντοχή σε κραδασμούς, κλείδωμα |
| Ράβδος με σπείρωμα | DIN 975, ASME B18.31.3 | M6–M64 / 1/4"–2" | 1 m, 3 m, custom | 4,8, 8,8, 10,9, Α2, Α4 | 400–1.000 MPa | Απλό, ψευδάργυρο, HDG | Συστήματα τάνυσης, μπουλόνια αγκύρωσης, μπουλόνια U |
| Πείρο πείρου | ISO 8734, DIN 6325, ASME B18.8.2 | 1 mm–50 mm | 5 mm–200 mm | Κραματωμένο χάλυβα, ανοξείδωτο | Σκληρότητα 58–62 HRC | Απλό, μαύρο οξείδιο | Ευθυγράμμιση, μεταφορά διατμητικού φορτίου |
| Μπουλόνι φλάντζας | ISO 4162, DIN 6921 | Μ5–Μ20 | 10 mm–120 mm | 8,8, 10,9, Α2 | 800–1.040 MPa | Ψευδάργυρος, μαύρος, HDG | Αυτοκίνητα, αντλίες, συμπιεστές |
| Μπουλόνι μεταφοράς | DIN 603, ASME B18.5 | M6–M20 / 1/4"–3/4" | 12 mm–300 mm | 4,8, 8,8, Α2 | 400–800 MPa | Ψευδάργυρος, HDG | Ξύλο σε μέταλλο, φύλαξη, μεταφορείς |
Το φινίρισμα επιφανειών παρατείνει τη διάρκεια ζωής και αποτρέπει τη γαλβανική διάβρωση. Οι συνδετήρες μηχανημάτων YS STEEL διατίθενται με τις ακόλουθες επιστρώσεις:
Η YS STEEL διατηρεί αυστηρό ποιοτικό έλεγχο σε όλη τη διαδικασία κατασκευής. Όλοι οι συνδετήρες μηχανημάτων παράγονται από πιστοποιημένες πρώτες ύλες με πλήρη ιχνηλασιμότητα. Κάθε παρτίδα περιλαμβάνει πιστοποιητικό δοκιμής υλικού σύμφωνα με το EN 10204 3.1 ή 3.2. Οι εσωτερικές δοκιμές περιλαμβάνουν επιθεώρηση διαστάσεων, δοκιμή σκληρότητας, δοκιμή εφελκυσμού, μέτρηση νήματος και μέτρηση πάχους επίστρωσης επιφάνειας. Μπορεί να κανονιστεί επιθεώρηση από τρίτους από SGS, TUV ή BV πριν από την αποστολή.
Οι προσαρμοσμένες δυνατότητες κατασκευής περιλαμβάνουν:
Το YS STEEL υποστηρίζει παραγωγή πρωτοτύπων και μεγάλου όγκου, με τυπικούς χρόνους παράδοσης 15–25 ημερών για τυπικά μεγέθη και 25–45 ημερών για προσαρμοσμένα είδη, ανάλογα με την ποσότητα παραγγελίας και την πολυπλοκότητα των προδιαγραφών.
Οι συνδετήρες μηχανημάτων από την YS STEEL χρησιμοποιούνται σε ένα ευρύ φάσμα βιομηχανιών:
Ε: Ποιες είναι οι πιο κοινές ποιότητες για συνδετήρες μηχανημάτων και πώς μπορώ να ξέρω ποιο να χρησιμοποιήσω;
ΕΝΑ:Οι πιο συνηθισμένοι μετρικοί βαθμοί είναι 8,8, 10,9 και 12,9 για μπουλόνια και βίδες, με 8, 10 και 12 παξιμάδια. Ο βαθμός 8.8 είναι χάλυβας μεσαίου άνθρακα με ελάχιστη αντοχή εφελκυσμού 800 MPa και είναι κατάλληλος για γενικά μηχανήματα. Ο βαθμός 10.9 παρέχει αντοχή εφελκυσμού 1.000 MPa και χρησιμοποιείται σε αρμούς υψηλού φορτίου, όπως βάσεις κινητήρα και δομικές συνδέσεις. Ο βαθμός 12.9 προσφέρει την υψηλότερη αντοχή στα 1.200 MPa, αλλά έχει μειωμένη ολκιμότητα και μεγαλύτερη ευαισθησία στην ευθραυστότητα του υδρογόνου, επομένως θα πρέπει να χρησιμοποιείται μόνο όπου απαιτείται υψηλή δύναμη σύσφιξης και ελέγχονται οι διαδικασίες επίστρωσης. Για τους αυτοκρατορικούς συνδετήρες, ο βαθμός 5 και ο βαθμός 8 είναι συνήθεις, με τον βαθμό 8 ισοδύναμος με την μετρική κατηγορία 10.9. Να ταιριάζετε πάντα την κατηγορία παξιμαδιών με την κατηγορία μπουλονιών για να αποφύγετε την πρόωρη αστοχία.
Ε: Πώς μπορώ να επιλέξω μεταξύ μετρικών και αυτοκρατορικών συνδετήρων μηχανημάτων;
ΕΝΑ:Η επιλογή εξαρτάται από την προέλευση του εξοπλισμού, τα υπάρχοντα εργαλεία και τα πρότυπα σχεδιασμού. Οι μετρικοί συνδετήρες είναι στάνταρ στην Ευρώπη, την Ασία και τα περισσότερα σύγχρονα μηχανήματα κατασκευασμένα σύμφωνα με τα πρότυπα ISO. Οι αυτοκρατορικοί συνδετήρες (ιντσών) είναι συνηθισμένοι στη Βόρεια Αμερική, ιδιαίτερα σε παλαιότερο εξοπλισμό και συστήματα σχεδιασμένα από την ASME. Μην αναμειγνύετε μετρικά και αυτοκρατορικά νήματα, καθώς τα βήματα και οι γωνίες των πλευρών διαφέρουν. Για νέα σχέδια, η YS STEEL συνιστά μετρικούς συνδετήρες για παγκόσμια συμβατότητα και ευκολότερη προμήθεια. Εάν αντικαθιστάτε το υπάρχον υλικό, μετρήστε τη διάμετρο και το βήμα του νήματος με ένα μετρητή νήματος και επαληθεύστε το πρότυπο σε σχέση με τα διαγράμματα ISO ή ASME πριν παραγγείλετε.
Ε: Ποιες επικαλύψεις είναι καλύτερες για διαβρωτικά περιβάλλοντα;
ΕΝΑ:Για ήπια διαβρωτικά εσωτερικά περιβάλλοντα, επαρκεί η επίστρωση ψευδαργύρου με παθητικοποίηση. Για έκθεση σε εξωτερικούς χώρους και συνθήκες υγρασίας, ο γαλβανισμός εν θερμώ παρέχει μια παχιά θυσιαστική επίστρωση που προστατεύει τον υποκείμενο χάλυβα για δεκαετίες. Σε θαλάσσια περιβάλλοντα ή περιβάλλοντα με ψεκασμό με υψηλή περιεκτικότητα σε αλάτι, χρησιμοποιήστε επιμετάλλωση από ανοξείδωτο χάλυβα Α4 ή κράμα ψευδαργύρου-νικελίου. Οι επικαλύψεις Dacromet και Geomet είναι εξαιρετικές για την ενέργεια του αυτοκινήτου και του ανέμου επειδή παρέχουν υψηλή αντοχή στη διάβρωση χωρίς κίνδυνο ευθραυστότητας υδρογόνου. Για εξοπλισμό χημικής επεξεργασίας, οι συνδετήρες από ανοξείδωτο χάλυβα με επίστρωση PTFE συνδυάζουν αντοχή στη διάβρωση με χημική αδράνεια. Η YS STEEL μπορεί να προτείνει τη βέλτιστη επίστρωση με βάση τις απαιτήσεις δοκιμής ψεκασμού αλατιού και τη θερμοκρασία λειτουργίας.
Ε: Πώς πρέπει να αποθηκεύω τους συνδετήρες μηχανημάτων για να αποτρέψω τη διάβρωση και να διατηρήσω την ποιότητα;
ΕΝΑ:Αποθηκεύστε τους συνδετήρες σε ξηρό περιβάλλον ελεγχόμενης θερμοκρασίας με σχετική υγρασία κάτω από 60%. Διατηρήστε τα στην αρχική τους συσκευασία μέχρι τη συναρμολόγηση. Αποφύγετε την άμεση επαφή με δάπεδα από σκυρόδεμα ή άλλες πορώδεις επιφάνειες που μπορεί να παγιδεύουν την υγρασία. Χρησιμοποιήστε παλέτες ή ράφια με πλαστικούς ή ξύλινους διαχωριστές. Για επιμεταλλωμένους συνδετήρες, επιθεωρήστε τη συσκευασία για ζημιές που θα μπορούσαν να εκθέσουν την επιφάνεια. Εάν τα στοιχεία στερέωσης αποθηκεύονται για μεγάλες περιόδους, εξετάστε το ενδεχόμενο να χρησιμοποιήσετε σακούλες αναστολέα διάβρωσης ατμών (VCI) ή λάδι πρόληψης σκουριάς. Να ακολουθείτε πάντα την εναλλαγή αποθέματος πρώτης εισόδου, πρώτης εξόδου. Η YS STEEL συσκευάζει συνδετήρες σε χαρτοκιβώτια ανθεκτικά στην υγρασία ή χύμα σακούλες και μπορεί να παρέχει προσαρμοσμένη συσκευασία για μακροπρόθεσμες ανάγκες αποθήκευσης.
