Τα δομικά προφίλ χάλυβα είναι τυποποιημένα σχήματα διατομής που παράγονται από δομικές ποιότητες χάλυβα. Είναι σχεδιασμένα να μεταφέρουν φορτία κάμψης, διάτμησης, αξονικής και στρέψης σε κουφώματα κτιρίων, γέφυρες, πύργους και θεμέλια βαρέως εξοπλισμού. Σε σύγκριση με τα δομικά τμήματα, τα προφίλ δομικού χάλυβα θερμής έλασης προσφέρουν σταθερές μηχανικές ιδιότητες, προβλέψιμες ανοχές διαστάσεων και ταχύτερη ανέγερση.
YS STEELδιατηρεί ένα μεγάλο απόθεμα δομικών προφίλ χάλυβα σε διάφορα μεγέθη, μήκη και ποιότητες χάλυβα. Κάθε προφίλ παρέχεται με πιστοποιητικά δοκιμής μύλου και προαιρετική επιθεώρηση από τρίτους. Αυτή η τεκμηρίωση βοηθά τους μηχανικούς να επαληθεύσουν τις ιδιότητες αντοχής διαρροής, αντοχής σε εφελκυσμό, επιμήκυνσης και κρούσης πριν από την κατασκευή.
Η οικογένεια δομικού χάλυβα περιλαμβάνει πολλά τυποποιημένα σχήματα. Κάθε προφίλ έχει συγκεκριμένη φέρουσα συμπεριφορά και μέθοδο σύνδεσης. Οι πιο συνηθισμένοι τύποι που παρέχονται από την YS STEEL παρατίθενται παρακάτω.
Τα προφίλ χάλυβα παράγονται σε μεγάλη γκάμα μεγεθών. Ο παρακάτω πίνακας δείχνει τις τυπικές περιοχές ύψους, πλάτους και βάρους για τμήματα που παρέχονται από την YS STEEL. Προσαρμοσμένα μήκη από 6 m έως 18 m είναι διαθέσιμα και μπορούν να κανονιστούν υπηρεσίες κομμένου στο μήκος.
| Τύπος προφίλ | Τυπική ονομασία | Τυπικό εύρος μεγεθών | Εύρος Βάρους | Κοινές Εφαρμογές |
|---|---|---|---|---|

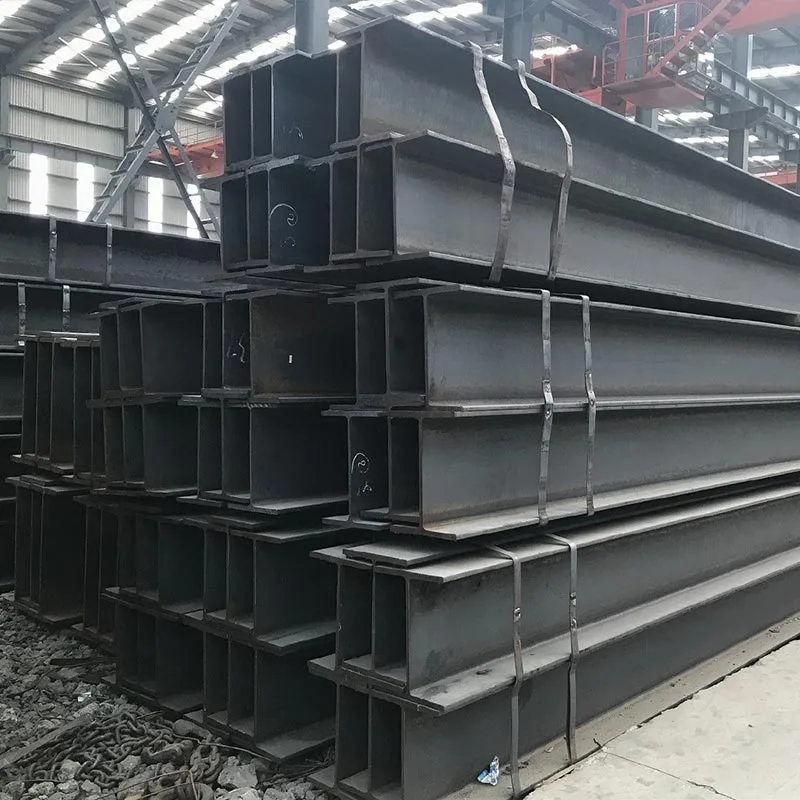

| H-Beam | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm έως 1000 mm x 400 mm | 16,7 kg/m έως 416 kg/m | Κίονες ψηλές, δοκοί γεφυρών, βαριά πλαίσια |

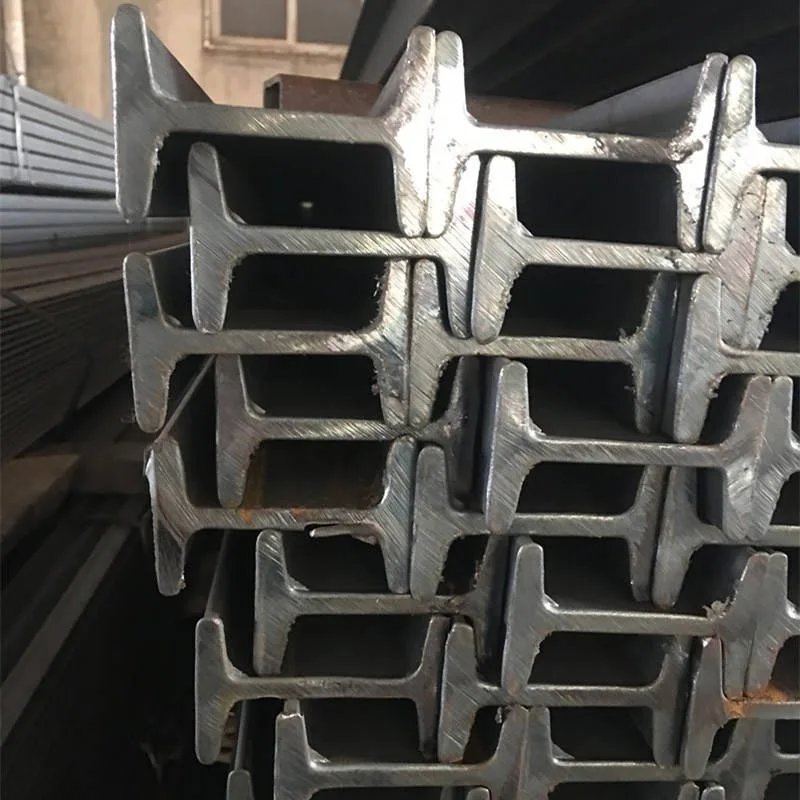

| I-Beam | IPE, IPN | Ύψος 80 mm έως 750 mm | 6,0 kg/m έως 224 kg/m | Δοκοί δαπέδου, μονόραγοι, διάδρομοι γερανών |

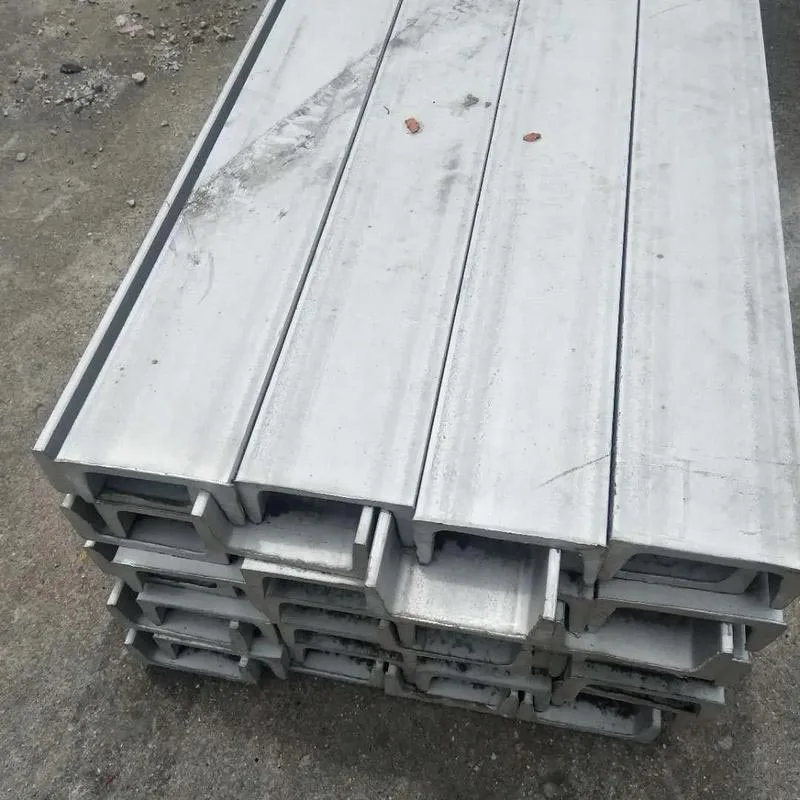

| Κανάλι | UPN, UPE, C | Ύψος 50 mm έως 400 mm | 5,6 kg/m έως 104 kg/m | Σιδερώματα, πλαϊνές ράγες, τεγίδες, δομημένα τμήματα |
| Ίση γωνία | L | 20 mm x 20 mm x 3 mm έως 250 mm x 250 mm x 35 mm | 0,88 kg/m έως 128 kg/m | Δεξιά, συνδέσεις, υπέρθυρα, στηρίγματα |
| Ανιση γωνία | L | 30 mm x 20 mm x 3 mm έως 200 mm x 150 mm x 18 mm | 1,12 kg/m έως 46,1 kg/m | Στηρίγματα, πλαίσια, ενισχυτικά |
| Τετράγωνο κοίλο τμήμα | SHS | 20 mm x 20 mm x 2 mm έως 400 mm x 400 mm x 20 mm | 1,05 kg/m έως 238 kg/m | Κολώνες, αρχιτεκτονικά κουφώματα, βάσεις μηχανών |
| Ορθογώνιο κοίλο τμήμα | RHS | 50 mm x 25 mm x 2,5 mm έως 500 mm x 300 mm x 20 mm | 2,72 kg/m έως 239 kg/m | Κουφώματα πύλης, ζευκτά, δομικά δοκάρια |
| Κυκλικό κοίλο τμήμα | CHS | 21,3 mm OD x 2,0 mm έως 610 mm OD x 20 mm | 0,95 kg/m έως 291 kg/m | Σωροί, κολώνες, κιγκλιδώματα, διαστημικά πλαίσια |
Η YS STEEL προμηθεύει προφίλ δομικού χάλυβα από ανθρακούχο χάλυβα, υψηλής αντοχής χάλυβα χαμηλής κραματοποίησης και χάλυβα που ξεπερνά τις καιρικές συνθήκες. Η επιλογή του βαθμού εξαρτάται από τη φόρτωση, τη θερμοκρασία, το περιβάλλον διάβρωσης και τις απαιτήσεις συγκολλητικότητας. Ο παρακάτω πίνακας συνοψίζει τις κοινές ποιότητες και τις μηχανικές τους ιδιότητες.
| Βαθμός χάλυβα | Πρότυπο | Ελάχ. Ισχύς διαρροής (MPa) | Αντοχή σε εφελκυσμό (MPa) | Επιμήκυνση (%) | Δοκιμή κρούσης |
|---|---|---|---|---|---|
| Α36 | ASTM | 250 | 400 – 550 | ≥20 | Προαιρετικός |
| Α572 Γρ.50 | ASTM | 345 | 450 – 650 | ≥18 | Προαιρετικός |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | Προαιρετικός |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JIS G3101 | 245 | 400 – 510 | ≥17 | Προαιρετικός |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | Προαιρετικός |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
Διαφορετικές αγορές χρησιμοποιούν διαφορετικά πρότυπα διαστάσεων και υλικών. Ο παρακάτω πίνακας δείχνει τα κοινά πρότυπα που ισχύουν για τα τμήματα θερμής έλασης.
| Περιφέρεια / Πρότυπο Φορέα | Κύρια Πρότυπα | Τυπικοί βαθμοί | Καλύπτεται η γκάμα προϊόντων |
|---|---|---|---|
| Ηνωμένες Πολιτείες / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Ευρεία φλάντζα, I-beams, κανάλια, γωνίες, πασσάλωμα φύλλου |
| Ευρώπη / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, κοίλες τομές |
| Ιαπωνία / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | Δοκοί H, δοκοί I, κανάλια, γωνίες, πασσάλους φύλλων |
| Κίνα / GB | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Δοκοί H θερμής έλασης, δοκοί Ι, κανάλια, γωνίες |
| Διεθνές / ISO | Σειρά ISO 657 | Fe 360, Fe 510 | Διατομές χάλυβα θερμής έλασης |
Η ακρίβεια διαστάσεων επηρεάζει την προσαρμογή, τον χρόνο συγκόλλησης και τη δομική απόδοση. Το YS STEEL ακολουθεί τα όρια ανοχής που ορίζονται από τα ASTM A6/A6M, EN 10034, EN 10210-2 και GB/T 706. Οι κύριες παράμετροι ανοχής παρατίθενται παρακάτω.
Τα προφίλ χάλυβα μπορούν να παραδοθούν στις ακόλουθες συνθήκες επιφάνειας:
Αυτά τα προφίλ εξυπηρετούν ένα ευρύ φάσμα δομικών και αρχιτεκτονικών σκοπών. Η YS STEEL έχει προμηθεύσει τμήματα για έργα στους ακόλουθους τομείς:
Κατά την προετοιμασία μιας απαίτησης υλικού, οι μηχανικοί θα πρέπει να περιλαμβάνουν τις ακόλουθες παραμέτρους:
Η YS STEEL παρέχει δομικά προφίλ χάλυβα με αξιόπιστους χρόνους παράδοσης και πλήρη ιχνηλασιμότητα. Κάθε αποστολή περιλαμβάνει αναγνώριση αριθμού θερμότητας, πιστοποιητικά δοκιμής μύλου και εκθέσεις επιθεώρησης διαστάσεων. Η εταιρεία μπορεί να παρέχει κομμένα σε μήκος τμήματα, άκρα με διάτρηση ή αντιμετώπιση και προσαρμοσμένη συσκευασία για εξαγωγή σε εμπορευματοκιβώτια. Με το απόθεμα πολλαπλών προτύπων που καλύπτει τις προδιαγραφές ASTM, EN, JIS και GB, το YS STEEL βοηθά τους πελάτες να ενοποιήσουν τις προμήθειες και να μειώσουν τον κίνδυνο της εφοδιαστικής αλυσίδας.
Ε: Ποια είναι η διαφορά μεταξύ μιας δέσμης H και μιας δέσμης I;
ΕΝΑ:Οι δοκοί H έχουν ευρύτερες φλάντζες και παχύτερο ιστό σε σύγκριση με τις δοκούς I του ίδιου ύψους. Οι επιφάνειες φλάντζας των δοκών H είναι σχεδόν παράλληλες, γεγονός που διευκολύνει τις βιδωμένες συνδέσεις. Οι δοκοί I έχουν κωνικές φλάντζες και είναι πιο αποτελεσματικές για κάμψη προς μία κατεύθυνση, αλλά έχουν χαμηλότερη αντίσταση πλευρικής στρέψης. Οι δοκοί H χρησιμοποιούνται συνήθως ως κολώνες και συνδυασμένα μέλη αξονικής κάμψης, ενώ οι δοκοί Ι επιλέγονται συχνά για δοκούς με απλή στήριξη και δοκούς γερανού. Η YS STEEL παρέχει και τους δύο τύπους με αναλυτικούς πίνακες ιδιοτήτων ενότητας για σύγκριση.
Ε: Ποιος τύπος χάλυβα πρέπει να χρησιμοποιείται για σεισμικές κατασκευές;
ΕΝΑ:Για σεισμικές εφαρμογές, οι μηχανικοί συνήθως επιλέγουν ποιότητες με καθορισμένη αντοχή διαρροής μεταξύ 345 MPa και 450 MPa, όπως ASTM A992, A572 Gr.50, S355J2 ή Q355B. Αυτές οι ποιότητες προσφέρουν μια ισορροπημένη αναλογία απόδοσης προς εφελκυσμό και καλή ολκιμότητα. Το A992 έχει σχεδιαστεί ειδικά για τμήματα με φαρδιά φλάντζα που χρησιμοποιούνται σε κουφώματα κτιρίων και έχει μέγιστο λόγο απόδοσης προς εφελκυσμό 0,85. Για συνδέσεις συγκολλημένης ροπής σε σεισμικές ζώνες, μπορούν επίσης να καθοριστούν ιδιότητες σκληρότητας και διαμπερούς πάχους. Η YS STEEL μπορεί να παρέχει προφίλ με δοκιμή πρόσκρουσης Charpy στους -20°C ή -40°C όταν απαιτείται.
Ε: Μπορεί η YS STEEL να παρέχει προσαρμοσμένη κοπή, διάτρηση και προετοιμασία τελικού;
ΕΝΑ:Ναί. Η YS STEEL προσφέρει επεξεργασία προστιθέμενης αξίας, συμπεριλαμβανομένης της κοπής σε μήκος, της κοπής με φαλτσέτα, της διάτρησης, της εγκοπής, της κοπής και της προετοιμασίας συγκόλλησης. Οι εγκαταστάσεις επεξεργασίας μπορούν να χειριστούν δοκούς H ύψους έως 1000 mm και κοίλες τομές διαμέτρου έως 610 mm. Μπορεί επίσης να κανονιστεί προσαρμοσμένη προετοιμασία τελικής πλάκας και κύρτωση για συγκεκριμένα έργα. Τα σχέδια κατασκευής και οι αναφορές ανοχής παρέχονται πριν από την αποστολή.
Ε: Ποια τεκμηρίωση παρέχεται με τα δομικά προφίλ χάλυβα;
ΕΝΑ:Κάθε παραγγελία από την YS STEEL περιλαμβάνει το πιστοποιητικό δοκιμής μύλου, το οποίο καταγράφει τον αριθμό θερμότητας, τη χημική σύνθεση, τα αποτελέσματα των μηχανικών δοκιμών και τη συμμόρφωση με τα πρότυπα. Πρόσθετα έγγραφα όπως πιστοποιητικά EN 10204 3.1 ή 3.2, αναφορές επιθεώρησης διαστάσεων και εκδόσεις επιθεώρησης τρίτων είναι διαθέσιμα κατόπιν αιτήματος. Για παραγγελίες εξαγωγής, οι λίστες συσκευασίας, οι φορτωτικές και το πιστοποιητικό προέλευσης συντάσσονται σύμφωνα με τις απαιτήσεις της χώρας προορισμού.
Q: How are structural steel profiles priced and what affects the unit cost?
ΕΝΑ:Η τιμή μονάδας βασίζεται συνήθως στο θεωρητικό βάρος ανά μέτρο πολλαπλασιαζόμενο επί τη βασική τιμή της κατηγορίας. Οι παράγοντες που επηρεάζουν το κόστος περιλαμβάνουν την επιλεγμένη ποιότητα χάλυβα, τον τύπο προφίλ, το μέγεθος τομής, την ποσότητα, την ανοχή μήκους, την επιφανειακή επεξεργασία και τους όρους παράδοσης. Οι τιμές της αγοράς για το χάλυβα και τα σκραπ επηρεάζουν επίσης την τελική τιμή. Η YS STEEL παρέχει διαφανείς προσφορές με ανάλυση του κόστους υλικού, επεξεργασίας και μεταφοράς. Για παραγγελίες με εμπορευματοκιβώτια, η βέλτιστη ένθεση και ο σχεδιασμός δεσμών συμβάλλουν στη μείωση των εξόδων αποστολής.
