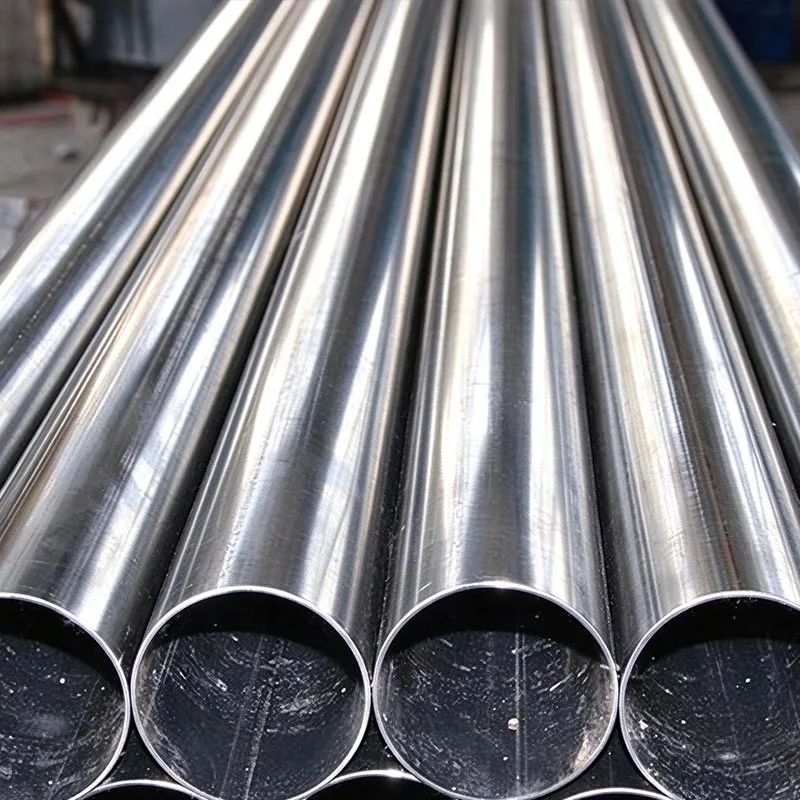

Η σειρά στρογγυλών χαλύβδινων σωλήνων μας καλύπτει επιλογές ψυχρής μορφοποίησης και θερμής φινιρίσματος, μεθόδους ηλεκτροσυγκόλλησης με ηλεκτρική αντίσταση (ERW) και απρόσκοπτης κατασκευής, καθώς και μια πλήρη επιλογή από ανθρακούχο χάλυβα, κράμα χάλυβα και ανοξείδωτο χάλυβα. Είτε χρειάζεστε τυπικό δομικό σωλήνα για ένα κτιριακό έργο, σωλήνα γραμμής υψηλής πίεσης για μεταφορά υγρών ή μηχανικούς σωλήνες ακριβείας για μηχανήματα,YS STEELμπορεί να παρέχει πιστοποιητικά δοκιμών μύλου, επιθεώρηση τρίτων και προσαρμοσμένες υπηρεσίες κοπής ή επίστρωσης.
Η YS STEEL κατασκευάζει και διαθέτει στρογγυλούς χαλύβδινους σωλήνες με τις ακόλουθες κύριες παραμέτρους:
Όλες οι διαστάσεις και οι ανοχές ακολουθούν το ισχύον πρότυπο, εκτός εάν παρέχεται συγκεκριμένη προδιαγραφή πελάτη. Η YS STEEL μπορεί επίσης να παράγει μη τυποποιημένα ενδιάμεσα μεγέθη με σύντομους χρόνους παράδοσης, επειδή διατηρούμε πολλές γραμμές παραγωγής και μεγάλο απόθεμα πρώτων υλών.
Ο παρακάτω πίνακας δείχνει κοινά ονομαστικά μεγέθη σωλήνων (NPS), εξωτερικές διαμέτρους και χρονοδιαγράμματα πάχους τοιχώματος που διατίθενται από την YS STEEL. Το βάρος ανά μέτρο βασίζεται σε ανθρακούχο χάλυβα με πυκνότητα 7,85 g/cm³. Τα πραγματικά βάρη μπορεί να διαφέρουν ελαφρώς ανάλογα με το πρότυπο κατασκευής.
| Ονομαστικό μέγεθος (NPS) | Εξωτερική διάμετρος (mm) | Χρονοδιάγραμμα / Πάχος τοίχου (mm) | Βάρος ανά μέτρο (kg/m) |
|---|---|---|---|
| 1/2 ίντσας | 21.3 | 2,77 (SCH 40) | 1.27 |
| 3/4 ίντσας | 26.7 | 2,87 (SCH 40) | 1.69 |
| 1 ίντσα | 33.4 | 3,38 (SCH 40) | 2.50 |
| 1-1/4 ίντσας | 42.2 | 3,56 (SCH 40) | 3.39 |
| 1-1/2 ίντσα | 48.3 | 3,68 (SCH 40) | 4.05 |
| 2 ιντσών | 60.3 | 3,91 (SCH 40) | 5.44 |
| 2-1/2 ίντσα | 73.0 | 5.16 (SCH 40) | 8.63 |
| 3 ιντσών | 88.9 | 5,49 (SCH 40) | 11.29 |
| 4 ιντσών | 114.3 | 6.02 (SCH 40) | 16.07 |
| 6 ιντσών | 168.3 | 7.11 (SCH 40) | 28.26 |
| 8 ιντσών | 219.1 | 8.18 (SCH 40) | 42.55 |
| 10 ιντσών | 273.0 | 9,27 (SCH 40) | 60.31 |
| 12 ιντσών | 323.8 | 10.31 (SCH 40) | 79.71 |
| 16 ιντσών | 406.4 | 12.70 (SCH 40) | 123.30 |
| 20 ιντσών | 508.0 | 15.09 (SCH 40) | 183.42 |
| 24 ιντσών | 609.6 | 17.48 (SCH 40) | 255.20 |
Η YS STEEL παρέχει επίσης στρογγυλό χαλύβδινο σωλήνα στο Πρόγραμμα 10, στο Πρόγραμμα 20, στο Πρόγραμμα 30, στο Πρόγραμμα STD, στο Πρόγραμμα XS, στο Πρόγραμμα 80, στο Πρόγραμμα 120, στο Πρόγραμμα 160 και στο XXS. Το πάχος του τοιχώματος κυμαίνεται από 0,8 mm για μηχανικούς σωλήνες ελαφρού εύρους έως 60 mm για δομικές εφαρμογές βαρέων τοιχωμάτων και σωλήνες γραμμής. Για ακριβή βάρη για συγκεκριμένη εξωτερική διάμετρο και πάχος τοιχώματος, οι μηχανικοί πωλήσεών μας μπορούν να παρέχουν λεπτομερή υπολογισμό με βάση τον τύπο: βάρος ανά μέτρο (kg/m) = (OD – WT) × WT × 0,02466, όπου το OD και το WT είναι σε χιλιοστά.
Η χημική σύνθεση του στρογγυλού χαλύβδινου σωλήνα επηρεάζει άμεσα τη συγκολλησιμότητα, την αντοχή, την αντοχή στη διάβρωση και τη σκληρότητα σε χαμηλή θερμοκρασία. Η YS STEEL προμηθεύει στρογγυλό χαλύβδινο σωλήνα με τις ακόλουθες τυπικές σειρές χημικών για τις πιο συχνά παραγγελθείσες ποιότητες ανθρακούχου χάλυβα. Οι τιμές είναι σε επί τοις εκατό κατά βάρος εκτός εάν σημειώνεται διαφορετικά.
| Βαθμός | C max | Mn μέγ | P max | S μέγ | Si max | Αλλος |
|---|---|---|---|---|---|---|
| ASTM A500 Βαθμός Β | 0.26 | 1.35 | 0.035 | 0.035 | 0.05 | Cu min min 0,20 όταν απαιτείται |
| ASTM A53 Βαθμός Β | 0.30 | 1.20 | 0.05 | 0.045 | — | Cu max 0,40, Ni max 0,40, Cr max 0,40, Mo max 0,15 |
| API 5L Βαθμός Β | 0.28 | 1.20 | 0.030 | 0.030 | — | CE max 0,43 |
| API 5L X52 | 0.28 | 1.40 | 0.030 | 0.030 | — | V+Nb+Ti max 0,15; CE max 0,43 |
| EN 10219 S355J2H | 0.22 | 1.60 | 0.035 | 0.035 | 0.55 | Ν max 0,012; CEV max 0,45 |
| Q355B | 0.20 | 1.60 | 0.035 | 0.035 | 0.55 | Cr max 0,30, Ni max 0,30, Cu max 0,30 |
Οι ποιότητες στρογγυλών σωλήνων από ανοξείδωτο χάλυβα, όπως 304 και 316L, είναι διαθέσιμες με ελεγχόμενη περιεκτικότητα σε χρώμιο και νικέλιο για ενισχυμένη αντοχή στη διάβρωση σε περιβάλλοντα επεξεργασίας τροφίμων, χημικών και θαλάσσιων περιβαλλόντων. Η YS STEEL μπορεί να παρέχει πλήρεις αναφορές χημικής ανάλυσης για κάθε αριθμό θερμότητας και καλωσορίζουμε τις δοκιμές τρίτων από SGS, BV, TUV ή Intertek.
Η μηχανική απόδοση είναι κρίσιμη κατά την επιλογή στρογγυλού χαλύβδινου σωλήνα για δομικές, πιεστικές ή μηχανικές εφαρμογές. Ο παρακάτω πίνακας παραθέτει τις ελάχιστες ή τυπικές μηχανικές ιδιότητες για τους κοινούς τύπους στρογγυλών χαλύβδινων σωλήνων που παρέχονται από την YS STEEL.
| Βαθμός | Ισχύς διαρροής (MPa) | Αντοχή σε εφελκυσμό (MPa) | Επιμήκυνση (%) ελάχ | Δοκιμή κρούσης |
|---|---|---|---|---|
| ASTM A500 Βαθμός Β | 290 λεπτά | 400 λεπτά | 18 | Δεν απαιτείται |
| ASTM A53 Βαθμός Β | 240 λεπτά | 415 λεπτά | 22 | Δεν απαιτείται |
| API 5L Βαθμός Β | 245 λεπτά | 415 λεπτά | 22 | Προαιρετικά σε χαμηλή θερμοκρασία |
| API 5L X52 | 360 λεπτά | 460 λεπτά | 21 | Απαιτείται για PSL2 |
| EN 10219 S355J2H | 355 λεπτά | 470–630 | 20 | 27 J στους -20°C |
| Q355B | 355 λεπτά | 470–630 | 20 | 27 J στους 20°C |
Η YS STEEL εκτελεί δοκιμές εφελκυσμού, δοκιμές ισοπέδωσης, δοκιμή καύσης, δοκιμή κάμψης, υδροστατική δοκιμή και δοκιμή πρόσκρουσης Charpy όταν απαιτείται από το πρότυπο ή τις προδιαγραφές του πελάτη. Για στρογγυλό χαλύβδινο σωλήνα χωρίς ραφή που χρησιμοποιείται σε υπηρεσίες υψηλής πίεσης, συνιστούμε το API 5L PSL2 ή το ASTM A106 Grade C, το οποίο παρέχει υψηλότερη αντοχή διαρροής και αυστηρότερες απαιτήσεις σκληρότητας.
Διαφορετικά τμήματα της αγοράς και εφαρμογές απαιτούν στρογγυλό χαλύβδινο σωλήνα που παράγεται με διαφορετικά πρότυπα. Η YS STEEL διατηρεί την παραγωγή και το απόθεμα στις ακόλουθες μεγάλες κατηγορίες:
Κάθε αποστολή στρογγυλών χαλύβδινων σωλήνων YS STEEL περιλαμβάνει πιστοποιητικό δοκιμής μύλου που αναφέρει το ακριβές πρότυπο, την ποιότητα χάλυβα, τον αριθμό θερμότητας, τη χημική σύνθεση, τα αποτελέσματα μηχανικών δοκιμών και τα δεδομένα επιθεώρησης διαστάσεων. Για έργα που απαιτούν ιχνηλασιμότητα, διατηρούμε πλήρη αρχεία παραγωγής για τουλάχιστον 10 χρόνια.
Η ανοχή διαστάσεων είναι ένας από τους πιο συνηθισμένους λόγους για την απόρριψη αποστολών σωλήνων. Η YS STEEL εφαρμόζει αυστηρό έλεγχο ανοχής σε κάθε στάδιο της παραγωγής. Οι τυπικές ανοχές για στρογγυλούς χαλύβδινους σωλήνες είναι οι εξής:
Η διαδικασία ποιοτικού ελέγχου μας περιλαμβάνει επιθεώρηση εισερχόμενου billet ή πηνίου, εν σειρά δοκιμές υπερήχων για συγκολλήσεις ERW, δοκιμή δινορευμάτων για σωλήνα χωρίς ραφή, υδροστατική δοκιμή έως 30 MPa, οπτική και διαστατική επιθεώρηση και τυχαία καταστροφική δοκιμή από κάθε παρτίδα παραγωγής. Η YS STEEL προσφέρει επίσης πλήρη επιθεώρηση από τρίτους πριν από την αποστολή και μπορούμε να κανονίσουμε την επίβλεψη φόρτωσης για να διασφαλίσουμε ότι το προϊόν που εγκρίνετε είναι το προϊόν που φτάνει στον χώρο εργασίας σας.
Οι στρογγυλοί σωλήνες από χάλυβα μπορούν να παραδοθούν σε διάφορες επιφανειακές συνθήκες ανάλογα με την τελική χρήση και την περιβαλλοντική έκθεση. Το YS STEEL παρέχει τις ακόλουθες επιλογές:
Όλες οι διαδικασίες επίστρωσης παρακολουθούνται για πρόσφυση, πάχος και ανίχνευση διακοπών. Το YS STEEL μπορεί να οργανώσει τόσο την εσωτερική όσο και την εξωτερική επίστρωση για στρογγυλό χαλύβδινο σωλήνα που χρησιμοποιείται στη μεταφορά νερού, τη συσσώρευση και τη χημική επεξεργασία.
Λόγω της ομοιόμορφης γεωμετρίας, της υψηλής αναλογίας αντοχής προς βάρος και της εξαιρετικής αντοχής στη στρέψη, ο στρογγυλός χαλύβδινος σωλήνας καθορίζεται σε μια ευρεία γκάμα έργων. Η YS STEEL προμηθεύει τακτικά στρογγυλούς χαλύβδινους σωλήνες για:
Η ομάδα μηχανικών της YS STEEL μπορεί να προτείνει το πιο κατάλληλο πρότυπο, βαθμό και φινίρισμα επιφάνειας για τις συγκεκριμένες συνθήκες φορτίου, τη θερμοκρασία λειτουργίας, την πίεση και το περιβάλλον διάβρωσης. Διατηρούμε λεπτομερή φύλλα τεχνικών δεδομένων για κάθε οικογένεια προϊόντων και μπορούμε να παρέχουμε δωρεάν δείγμα κατόπιν αιτήματος για εγκεκριμένους αγοραστές.
